缺陷由厚度不同的小剝落點組成，這些小剝落點起因于表面疲勞現(xiàn)象。破裂面呈現(xiàn)向前擴展趨勢。

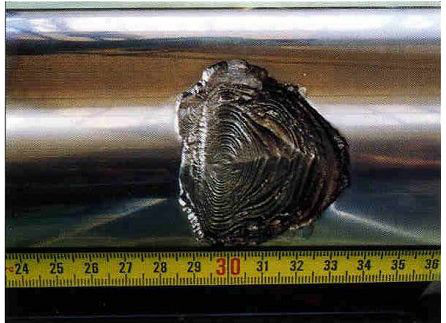

1.橢圓、同心圓式擴展(如圖A) 。

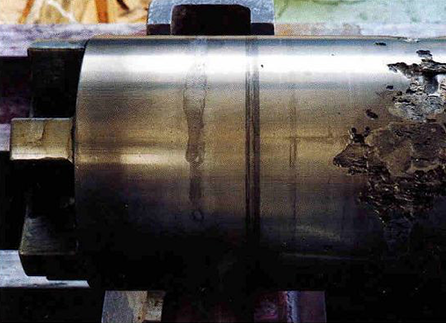

2.小鏈?zhǔn)綌U展，起源難以確定(如圖B) 。

發(fā)生剝落可能原因:

1.殘留裂紋

2.機械起源 過量累積加工硬化導(dǎo)致表面疲勞。

3.熱起源;工作和磨削情況導(dǎo)致熱沖擊（裂源網(wǎng)式擴展）。

4.機械起源與熱起源綜合作用。

5.冶金起源夾雜物。

改善措施:

1.在軋輥記錄卡片上記錄所有工作和磨削情況。

2.解除表面所有的裂痕、加工硬化層。

3.做探傷試驗,確認(rèn)所有缺陷都被解除。
